Projekční podklady
Lineární dveře
1 křídlo

otevírání vpravootevírání vlevo





údaj výpočet VP = světlá průchozí šířka
Lm = šířka pohyblivého křídla
S = překrytí
LT  = celková délka pohonu
VP Lm=VP+2S LT=VP+Lm+S+20
Lm VP=Lm-2S LT=VP+Lm+S+20
LT
VP=

LT-20-35

2
Lm=VP+2S




  s jednoduchým překrytím





údaj výpočet VP = světlá průchozí šířka
Lm = šířka pohyblivého křídla
S = překrytí
LT  = celková délka pohonu
VP Lm=VP+S LT=VP+Lm+20
Lm VP=Lm-S LT=VP+Lm+20
LT
VP= LT-20-S

2
Lm=VP+S



Lineární dveře
2 křídla



údaj výpočet VP = světlá průchozí šířka
Lm = šířka pohyblivého křídla
S = překrytí
LT  = celková délka pohonu
VP
Lm=

VP

 +S

2
LT=VP+2Lm+20
Lm VP=(LM-S)x2 LT=VP+2Lm+20
LT
VP=

LT-20-2S

2
Lm=

VP

 +S

2

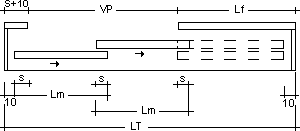

Lineární dveře
teleskopické
provedení 1+1



údaj výpočet VP = světlá průchozí šířka
Lm = šířka pohyblivého křídla
S = překrytí
LT  = celková délka pohonu
VP

Lm=

VP+3S

2
Lf=Lm+10 LT=VP+Lm+S+20
Lm VP=2Lm-3S Lf=Lm+10 LT=VP+Lm+S+20
LT
VP= (LT-S-20)x2 -S
3
Lm= VP+3S
2
Lf=Lm+10



Lineární dveře
teleskopické
provedení
2 + 2



údaj výpočet VP = světlá průchozí šířka
Lm = šířka pohyblivého křídla
S = překrytí
LT  = celková délka pohonu
VP
Lm= VP +S
4
Lf=Lm+10 LT=VP+2Lm+20
Lm VP=(Lm-S) x 4 Lf=Lm+10 LT=VP+2Lm+20
LT
VP= LT-2S-20 x 2
3
Lm= VP + S
4
Lf=Lm+10



Tyto výpočty platí jak pro běžné profily tak i pro naše P.A. 92 profily.
Hodnota "S" překrytí je k dispozici u profilů P.A. 92 v manuálu pro kompletaci křídel P.A.
